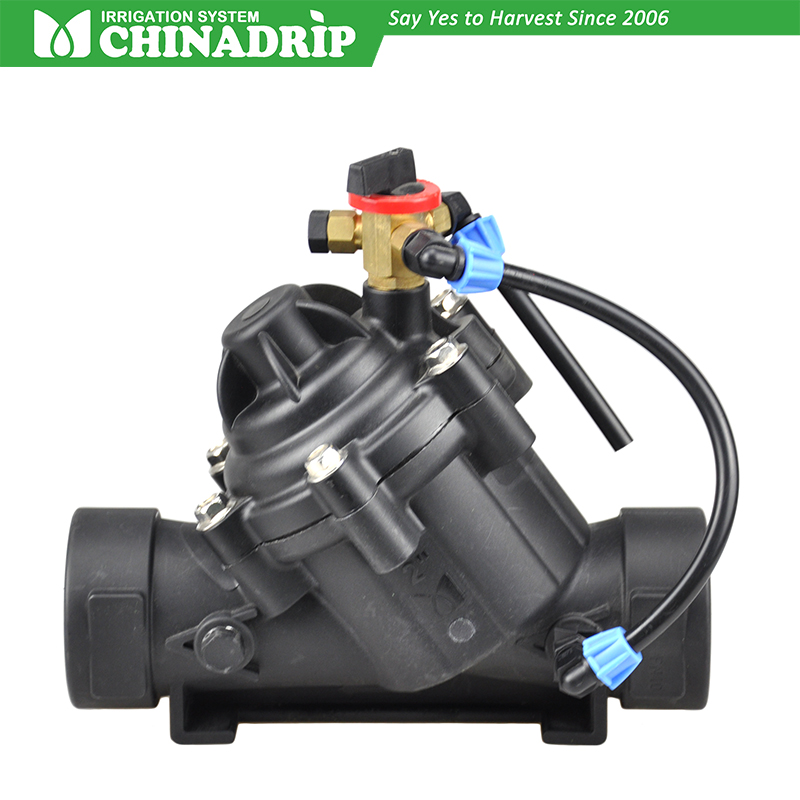

Vanne de commande manuelle, 2"BSP /NPT

Données techniques:

·Taille : 2" (Dn50), 3" (Dn80), 4" (Dn 100).

·Connexion : Fileté / Bride.

·Pression de fonctionnement : 0,35-10bar (5-145psi).

·Pression maximale : 10Bar / 145Psi.

·Température de travail la plus élevée : 60 °C.

Application:

Convient pour être installé sur la ligne principale ou la ligne secondaire pour éviter le système goutte à goutte ou le microsprinkler suivant

le système risque d'être endommagé par la haute pression

Pression de service : 0,35-10bar (5-145psi).

Plage de réglage de la pression : 0,8 à 6,5 bars (11 à 95 psi).

Mode de connexion : filetage femelle/serrage/bride

Comment opérer:

1. Installez cette vanne sur la conduite en fonction de la flèche pointant vers l'entrée et la sortie. Un joint torique doit être utilisé s’il est installé avec une bride.

2. Assurez-vous que tous les connecteurs et adaptateurs sont bien serrés et qu'il n'y a pas de fuite. Ou devrait être réparé à nouveau

3. Fonctionnement :

   un. Tournez la vanne de commande à trois voies sur « AUTO ».

   b. Installez un manomètre à la sortie du réducteur de pression.

   c. Desserrez l'écrou de verrouillage en haut du pilote.

   d. Ajustez la vis jusqu'à ce que la pression atteigne les exigences.

   e. Serrez l'écrou de blocage.

4. Pour fermer la vanne, tournez la vanne de commande à trois voies sur « FERMER ».
